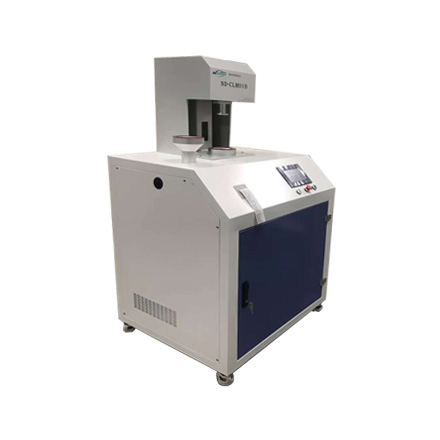

口罩濾料性能測試臺-ND系列

ND系列過濾效率性能測試臺
一．概述
本公司生產的濾料與口罩過濾效率測試臺，適用于測試0-99.999%等級口罩效率測試，可根據國際標準對口罩進行測試。整個測試臺的設計結構緊密、輕便，而且在運行測試過程中，僅需要額外提供合適的電源和壓縮空氣（無水、無油），適合于實驗室、工廠等場合使用。



 (鋼板烤漆：白色、黑色、藍色，或不銹鋼304按需定制)
將成品固定在夾具上，試驗風量對應所需濾速。氣溶膠發生器產生的氣溶膠經調整，而后靜電中和氣溶膠，再與過濾后的試驗空氣均勻混合，然后進入試驗區透過濾料。
為了測定效率，在口罩的上游和下游各抽取一股空氣分流。使用光度計，測定采樣氣流中徑粒子的濃度，通過上下游之比，然后得到所測效率。除此之外，還可測量試驗時的濾料阻力，調整控制流量。

參考標準：
GB/T 32610-2016 日常防護型口罩技術規范
GB 2626-2019 呼吸防護用品-自吸過濾式防顆粒物呼吸器
GB 24539-2009 防護服裝 化學防護服通用技術要求
GB 19082-2009 醫用一次性防護服技術要求
GB 19083-2010 醫用防護口罩技術要求
YY 0969-2013  一次性使用醫用口罩
YY 0469-2011 醫用外科口罩

二．主要組成部分
1.氣溶膠發生器 （二選一，或全選）
  Nacl（KCl）氣溶膠發生器、DEHS氣溶膠發生器
① Nacl鹽性氣溶膠，發塵濃度12-200mg/m³，通過霧化壓力
調節濃度大小。 計數中位徑0.6μm。



②DEHS油性氣溶膠，發塵濃度20-200mg/m³通過霧化壓力
調節濃度大小。
計數中位徑0.3μm。

 2.光度計兩臺 （單選或全選）
  DP-30是蘇州諾達凈化生產的一款填補國內空白的光度計，其中2L款專供口罩行業的效率測試配套設備商多年。14年與美國同類產品同等實驗條件下的性能驗證，已經用數據及事實證明其在靈敏度、精度、重復性等多項技術指標完全達到國際先進水平；因為產品的穩定性和精度，已經出口歐洲市場六年以上，并獲得歐洲用戶的充分認可；

光度計主要參數：
尺寸 260mmx370mmx160mm
重量 7.5 Kg
屏幕 4.3寸觸摸屏
數據輸出方式 RS 232
儀器檢測濃度范圍 0.0010-300 mg/m3
分辨率 0.0001mg/m3
儀器采樣流量 2 L/min（固定）

流量穩定性		 ±3%




                                                                              2L 光度計

                                                                 2.83L塵埃粒子計數器


 3. 塵埃粒子計數器
ND-E3016（L）型激光塵埃粒子計數器是根據顆粒的光散射原理設計制造的。
6通道粒徑同時顯示，專為濾料口罩行業提供的機型。

4.壓差傳感器
  主要用于測試被測濾料在一定試驗流量下的壓差（或者阻力）。

5.濾料夾具
  主要用于被測濾料的壓緊和密封。

6.抽氣風機
  主要用于通過濾料的試驗流量，流量穩定，綠色節能，振動噪音小。
7.靜電中和配件 混合空氣流量可調

8.電器控制及軟件
  設備的電路控制及操作，軟件的運算及數據處理，上游濃度的穩定性判斷，操作控制，參數設置。


三、功能描述
測試臺主要測試濾材和口罩的過濾效率和氣流阻力。
GB/T 32610-2016  過濾效率和防護效果測試
GB 19082-2009  GB 19083-2010的過濾效率和阻力
YY 0969-2013  YY 0469-2011的顆粒物過濾效率和阻力等功能。
如果有單獨的個性化功能，可根據具體需求定制。
測試過濾效率和泄露效率流程如下：
A. 過濾效率和氣流阻力測試：
1整個測試設備采用負壓系統。
2.空氣和氣溶膠通過混合桶進入，根據標準規定流量通過口罩（口罩通過專用夾具進行密封）
3.通過兩臺顆粒計數器來檢測口罩上下游的濃度，算出過濾效率。通過壓差表檢測出口罩上下游的壓差。
4.通過抽氣泵來達到額定流量。
5.通過氣溶膠發生器來產生標準的氣溶膠物質。
6.通過觸摸屏來進行設備的操作和效率，阻力的計算。

 四．技術參數
口罩過濾性能測試臺
型號 ND-PLM01
測試效率范圍 0-99.999%
測試面積 根據客戶口罩外形確定 標配一個標準尺寸
測試壓差范圍 0-500pa(±1% FS)
被測濾料試驗流量 25-100L/min±2.5%(可調)
試驗氣溶膠類型 Nacl.PAO或DEHS
光度計測量范圍 1ug/m3-200mg/m3  靈敏度：1ug/m3
數據內存容量 1-2000組測量數據，可導出
屏幕顯示 彩色7寸觸摸屏
打印方式 內置式熱敏打印機
電源 交流220V/50Hz
功率 1-3kw（視內置泵或外接氣源而定）
數據導出接口 USB
外形尺寸 長950X 寬800X高1600(mm)（預估，不同機型稍有出入）
材質 外殼鋼板烤漆或 SUS304不銹鋼
重量 約100Kg
質保 1年
標準 GB32610-2016，GB2626

型號定義： ND-CLM10 濾料顆粒計數法   （單臺28.3L塵?？睿?
           ND-CLM01 濾料顆粒計數法   （單臺2.83L與雙臺2.83L塵埃款ND-CLM01D）氯化鈉或PSL小球發生
           ND-PLM01  濾料測試光度計法  （單臺或雙臺）（2L光度計款ND-PLM01D，D代表雙光度計款）
特別說明：成套設備中的氣溶膠發生器，為了維護方便及縮小尺寸，將會以專供成套設備的氣溶膠發生裝置為準。
